蜗轮蜗杆减速机外形尺寸
时间：2021-09-03 11:49 点击次数：

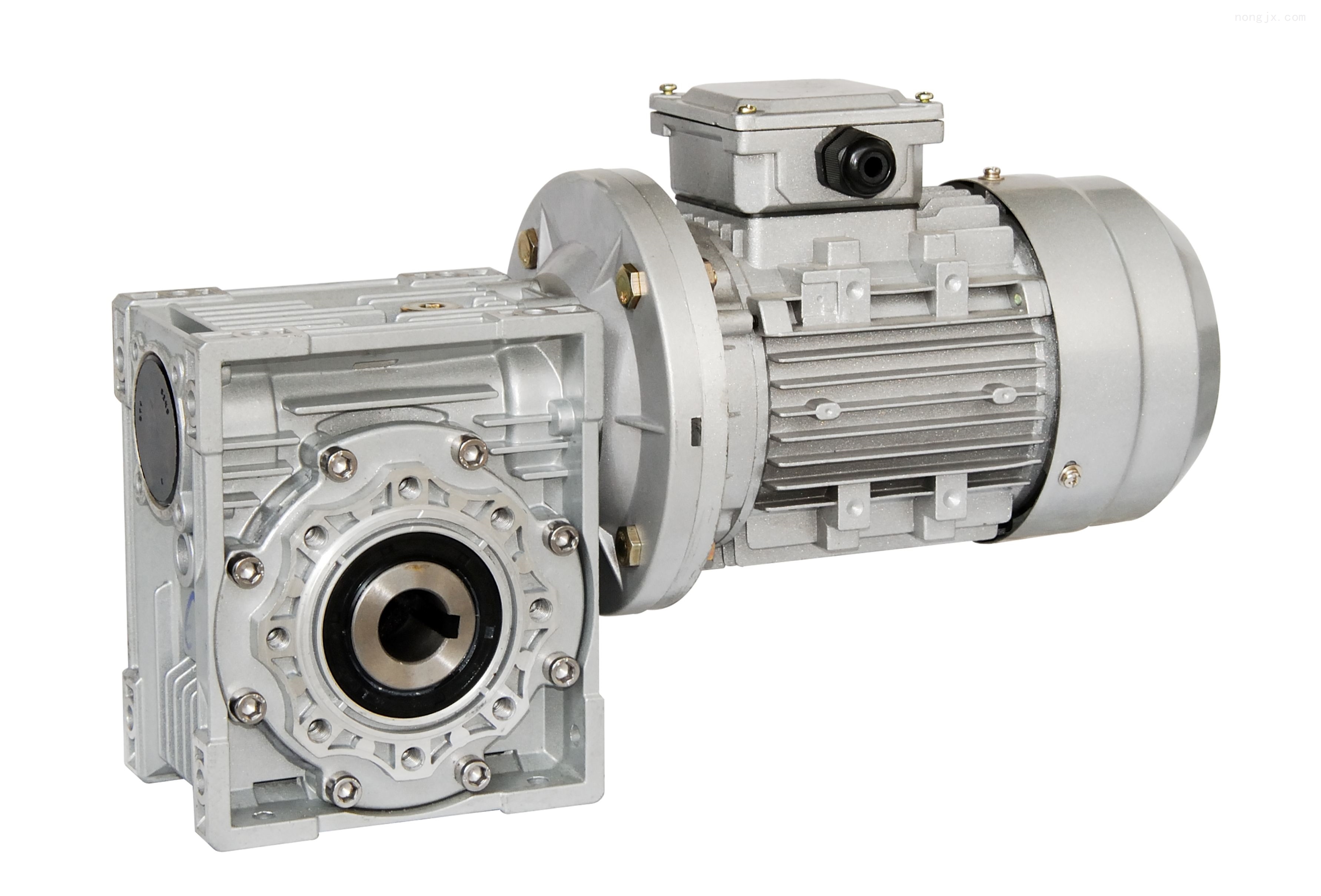

蜗轮蜗杆减速机外形尺寸，NMRV040蜗轮蜗杆减速机在RV系列减速机中，归于中等偏小的类型类型，也是常常用到的类型之一。
蜗轮蜗杆减速机中，较小的一个类型，可是麻雀虽小，五脏俱全，他相同具有了本系列的安装方法：B3、B8、B6、B7、V5、V6。
蜗轮蜗杆减速机的输入轴，能够做轴伸式安装，也能够做轴装式安装，假定做轴装式安装，可配的电机法兰类型为;71B5、71B14、63B5、63B14、56B5，输入孔直径9/11/14mm。输入孔做14mm，可做的减速比有：1/5、1/7.5、1/10、1/15、1/20、1/25、1/30、1/40;输入孔做11mm，可做的减速比有：1/5、1/7.5、1/10、1/15、1/20、1/25、1/30、1/40、1/50、1/60、1/80、1/100;输入孔做9mm，可做的减速比有：1/50、1/60、1/80、1/100。
RV030可配三相异步电机，也能够配步进电机或许伺服电机，配三相异步电机的法兰可选类型有：63B5、63B14、56B5、56B14。单级传动减速比有11种：5、7.5、10、15、20、25、30、40、50、60、80。63B5/63B14，他们的输入孔为11mm，不行做60/80/100速比。56b5/56b14，法兰输入孔径为9mm，不行配100速比。
减速比有1：5、1：7.5、1：10、1：15、1：20、1：25、1：30、1：40、1：50、1：60、1：80、1：100。
NMRV025能够挑选的电机法兰不多，只需56B5、63B5、63B14。假定是配伺服电机法兰，尽量挑选伺服电机轴径9-11mm左右。
